Bagi para pemain gitar yang gemar mengeksplorasi berbagai karakter suara, pedal efek merupakan perangkat yang tidak terpisahkan dari papan pedal. Di antara berbagai komponen mekanis yang menyusun sebuah pedal, sakelar injak atau footswitch adalah bagian yang paling sering berinteraksi langsung dengan kaki pengguna. Salah satu jenis sakelar yang paling populer dan krusial dalam dunia efek gitar adalah switch 3PDT. Komponen ini memegang peranan penting dalam menjaga kualitas sinyal instrumen agar tetap jernih saat efek diaktifkan maupun dimatikan.
Apa Itu Switch 3PDT dan Struktur Dasarnya
Istilah 3PDT merupakan singkatan dari Three-Pole Double Throw. Untuk memahami cara kerjanya, sakelar ini dapat dibayangkan sebagai tiga sakelar terpisah yang dikemas dalam satu wadah dan dikendalikan oleh satu tombol penekan yang sama. Kata “Pole” merujuk pada jumlah jalur atau sirkuit independen yang dapat dikendalikan secara bersamaan, yang dalam hal ini berjumlah tiga jalur. Sementara itu, “Throw” menunjukkan jumlah posisi koneksi yang tersedia untuk setiap jalur tersebut, di mana “Double Throw” berarti setiap jalur memiliki dua pilihan arah aliran arus listrik.
Perbedaan fungsional ini terlihat jelas saat membandingkan 3PDT dengan jenis sakelar lainnya seperti SPST atau DPDT. Sakelar SPST hanya memiliki satu jalur dengan satu posisi aktif, yang biasanya digunakan untuk fungsi on-off sederhana atau tombol sesaat. Sakelar DPDT memiliki dua jalur independen dengan dua posisi koneksi, yang sering kali cukup untuk mengalihkan sinyal audio tetapi tidak menyisakan jalur tambahan untuk lampu indikator. Kehadiran kutub ketiga pada 3PDT memberikan fleksibilitas ekstra yang sangat dibutuhkan pada pedal gitar modern.
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.

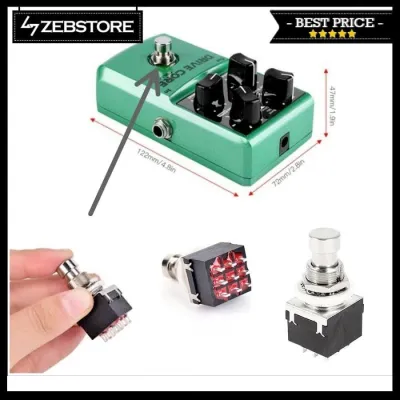

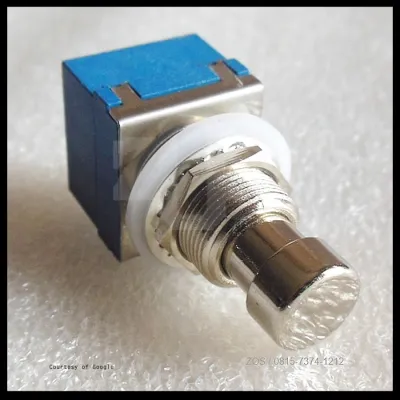

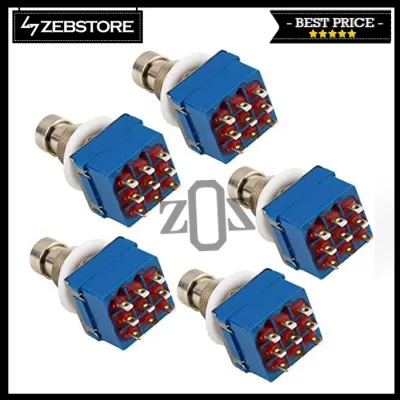

Secara visual, switch 3PDT dapat diidentifikasi dengan mudah melalui bagian bawahnya yang memiliki sembilan pin logam atau kaki solder. Sembilan pin ini disusun dalam formasi kisi tiga kali tiga. Baris tengah dari kisi ini berfungsi sebagai terminal utama atau kutub untuk masing-masing dari ketiga jalur independen tersebut. Ketika tombol ditekan, kutub di baris tengah akan beralih koneksi antara baris atas dan baris bawah, memungkinkan pengalihan arus listrik secara instan dan bersamaan pada ketiga jalur tersebut.
Peran 3PDT dalam Mengaktifkan True Bypass
Fungsi utama dari switch 3PDT pada pedal gitar adalah untuk memfasilitasi sistem yang dikenal dengan sebutan true bypass. Sistem ini dirancang untuk memastikan bahwa ketika pedal dalam keadaan mati, sinyal audio dari gitar mengalir langsung dari soket input ke soket output tanpa melewati komponen elektronik di dalam sirkuit efek. Dengan cara ini, karakter suara asli gitar tetap terjaga sepenuhnya tanpa mengalami penurunan kualitas atau perubahan frekuensi yang sering disebut dengan istilah “tone sucking”.
Untuk mewujudkan sistem true bypass sekaligus menyalakan lampu indikator, switch 3PDT membagi tugas ketiga kutubnya secara efisien. Kutub pertama digunakan untuk mengarahkan sinyal masuk dari gitar, memilih apakah sinyal akan dikirim ke sirkuit efek atau langsung ke jalur bypass. Kutub kedua bertugas mengelola soket output, memilih untuk menerima sinyal yang telah diproses oleh sirkuit efek atau sinyal bersih langsung dari jalur bypass. Kutub ketiga bekerja secara terpisah untuk menghubungkan atau memutuskan aliran daya ke lampu LED indikator pedal.
Meskipun true bypass menawarkan keunggulan berupa kemurnian sinyal saat pedal mati, sistem ini memiliki batasan praktis yang perlu diperhatikan. Jika Anda menggunakan rantai pedal yang sangat panjang dengan banyak pedal true bypass yang dihubungkan oleh kabel panjang, akumulasi hambatan dan kapasitansi kabel dapat melemahkan frekuensi tinggi pada suara gitar Anda. Dalam situasi seperti ini, penggunaan pedal dengan sirkuit penyangga atau buffer sangat disarankan untuk memperkuat sinyal sebelum melewati rangkaian pedal true bypass yang panjang.
Cara Memeriksa dan Merawat Switch 3PDT
Sebagai komponen mekanis yang sering diinjak, switch 3PDT rentan mengalami keausan seiring berjalannya waktu. Gejala awal kerusakan biasanya dapat didengar melalui munculnya suara letupan yang keras saat pedal diaktifkan, atau sinyal audio yang tiba-tiba putus-nyambung saat tombol ditekan. Selain masalah audio, indikator visual seperti lampu LED yang berkedip tidak stabil atau bahkan mati total saat efek aktif juga menjadi tanda bahwa koneksi internal sakelar mulai melemah.
Langkah perawatan pertama yang dapat dilakukan secara mandiri adalah membersihkan bagian dalam sakelar menggunakan cairan pembersih kontak khusus elektronik. Sebelum menyemprotkan cairan, pastikan pedal sudah dilepas dari adaptor daya maupun baterai untuk menghindari korsleting. Semprotkan sedikit cairan pembersih melalui celah di sekitar poros tombol logam, lalu tekan tombol berulang kali agar cairan menyebar dan membersihkan kotoran atau oksidasi yang menempel pada kontak tembaga di dalam sakelar.
Jika pembersihan dasar tidak membuahkan hasil, atau jika Anda melihat bahwa switch 3PDT pada pedal Anda disolder langsung pada papan sirkuit cetak yang sensitif, sebaiknya hentikan perbaikan mandiri. Proses melepas solder pada papan sirkuit membutuhkan peralatan khusus dan keterampilan yang mumpuni agar tidak merusak jalur tembaga yang halus. Membawa pedal ke teknisi profesional adalah langkah yang lebih aman untuk mencegah kerusakan permanen pada komponen utama pedal gitar Anda.
Pertanyaan Umum Seputar Switch Pedal (FAQ)
Apakah semua pedal gitar menggunakan switch 3PDT?
Tidak semua pedal gitar menggunakan jenis sakelar ini untuk sistem operasinya. Banyak produsen pedal, terutama yang menggunakan sistem bypass dengan penyangga atau sirkuit digital modern, lebih memilih menggunakan sakelar sesaat atau switch DPDT yang dikombinasikan dengan relai elektronik. Sistem ini sering kali menawarkan pengoperasian yang lebih senyap tanpa suara letupan mekanis. Sebelum membeli komponen pengganti, sangat penting untuk memeriksa buku panduan atau skema kelistrikan resmi dari pabrikan pedal Anda.
Bisakah saya mengganti switch DPDT menjadi 3PDT di pedal saya?
Modifikasi ini memungkinkan untuk dilakukan, namun memerlukan beberapa pertimbangan teknis dan fisik yang matang. Switch 3PDT memiliki dimensi fisik yang lebih besar dibandingkan dengan switch DPDT, sehingga Anda harus memastikan ruang di dalam wadah pedal cukup luas dan lubang bor pada sasis pedal sesuai. Selain itu, Anda juga harus melakukan modifikasi pada jalur kabel lampu LED agar dapat memanfaatkan kutub ketiga pada switch baru, yang membutuhkan pemahaman dasar tentang diagram kelistrikan pedal gitar.
