Mengganti jack output yang rusak pada gitar elektrik adalah salah satu keterampilan perawatan mandiri yang sangat berguna bagi setiap gitaris. Sebagai komponen yang paling sering menerima tekanan fisik akibat cabut-pasang kabel instrumen, jack output sangat rentan mengalami kelonggaran, keausan, hingga kerusakan solderan internal. Masalah ini dapat diatasi sendiri di rumah dengan peralatan sederhana seperti solder dan obeng, tanpa harus membawa instrumen ke bengkel servis.
Proses penggantian ini melibatkan diagnosis masalah, persiapan alat keselamatan, pelepasan komponen lama secara hati-hati, hingga penyolderan komponen baru berukuran 6,35 mm (1/4 inci). Dengan mengikuti langkah-langkah yang tepat dan mengutamakan keselamatan kerja, Anda dapat mengembalikan kejernihan sinyal gitar elektrik Anda sekaligus menghemat biaya perawatan. Sebelum memulai, pastikan untuk selalu memeriksa buku panduan atau instruksi resmi dari produsen gitar Anda untuk mengetahui spesifikasi kelistrikan yang spesifik.
Pastikan Masalah Berada pada Jack Output Gitar
Sebelum memutuskan untuk membongkar komponen elektronik gitar, sangat penting untuk melakukan diagnosis awal guna memastikan bahwa sumber masalah memang terletak pada jack output. Gejala paling umum dari jack output yang mengalami kerusakan atau kelonggaran adalah suara yang terputus-putus atau munculnya suara gemerisik (kresek-kresek) yang sangat mengganggu ketika kabel instrumen digerakkan secara tidak sengaja. Pada kasus yang lebih parah, gitar mungkin tidak menghasilkan suara sama sekali saat dihubungkan ke amplifier, atau volume suara yang keluar menjadi sangat kecil dan kehilangan frekuensi rendah (bass).
Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Untuk mengisolasi masalah ini, lakukan langkah pelacakan (troubleshooting) dasar terlebih dahulu. Cobalah hubungkan gitar Anda menggunakan kabel instrumen lain yang dipastikan berfungsi dengan baik, lalu colokkan ke saluran amplifier yang berbeda. Jika suara gemerisik atau hilangnya sinyal hanya terjadi ketika Anda menggoyang-goyangkan ujung kabel yang menancap di bodi gitar, kemungkinan besar masalahnya terletak pada kontak fisik di dalam jack output gitar Anda.
Selain kerusakan fisik pada jack itu sendiri, masalah sinyal ini juga bisa disebabkan oleh kabel internal gitar yang terlepas atau longgar dari pin solderannya. Hal ini sering terjadi karena mur penahan jack di bagian luar bodi gitar longgar, sehingga rumah jack di bagian dalam ikut berputar saat kabel dicolokkan dan ditarik. Putaran fisik ini secara perlahan akan memuntir kabel internal hingga akhirnya terputus dari sambungan soldernya. Oleh karena itu, pemeriksaan visual secara langsung setelah membongkar plat jack akan membantu Anda melihat apakah Anda hanya perlu menyolder ulang kabel yang lepas atau memang harus mengganti seluruh unit jack dengan yang baru.
Persiapan Alat dan Bahan Penggantian Jack
Melakukan perbaikan elektronik pada instrumen musik membutuhkan peralatan yang tepat agar tidak merusak komponen sensitif lainnya atau merusak lapisan luar gitar Anda. Siapkan alat-alat utama berikut sebelum Anda memulai proses pengerjaan:
- Solder Listrik (Soldering Iron): Gunakan solder dengan daya sekitar 30 hingga 40 Watt. Daya ini sangat ideal untuk pengerjaan elektronik gitar karena menghasilkan panas yang cukup untuk melelehkan timah tanpa risiko merusak kayu bodi atau membuat komponen plastik di sekitarnya meleleh akibat panas berlebih.
- Timah Solder (Solder Wire): Pilih timah solder khusus elektronik berkualitas baik, sebaiknya yang memiliki inti fluks (rosin-core) agar timah dapat menempel dengan kuat dan rapi pada permukaan logam.
- Alat Penyedot Timah (Desoldering Pump) atau Pita Penyerap Timah (Solder Wick): Alat ini sangat penting untuk membersihkan sisa-sisa timah lama yang menempel pada ujung kabel atau plat jack lama.
- Obeng: Siapkan obeng kembang (plus) atau obeng minus dengan ukuran yang sesuai dengan sekrup pada plat penutup jack (jack plate) gitar Anda.
- Tang Pemotong dan Pengupas Kabel: Alat ini digunakan untuk merapikan ujung kabel internal jika terdapat bagian serabut tembaga yang rusak atau teroksidasi.

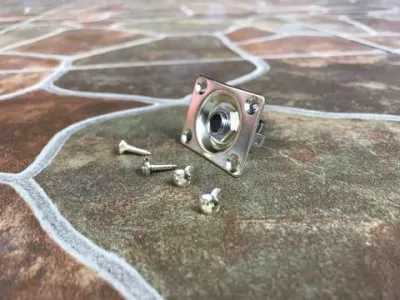

Selain peralatan kerja, Anda juga harus menyiapkan bahan pengganti berupa jack output baru berukuran 6,35 mm (1/4 inci) yang sesuai dengan spesifikasi gitar Anda. Secara umum, terdapat dua jenis jack yang digunakan pada instrumen musik, yaitu jack Mono (TS/Tip-Sleeve) dan jack Stereo (TRS/Tip-Ring-Sleeve). Sebagian besar gitar elektrik standar dengan sistem pickup pasif menggunakan jack mono. Namun, jika gitar Anda menggunakan sistem pickup aktif yang membutuhkan daya baterai 9V, Anda wajib menggunakan jack stereo karena pin tambahan (Ring) berfungsi sebagai sakelar otomatis untuk memutus aliran baterai saat kabel instrumen dicabut.
Persiapan area kerja juga tidak boleh diabaikan demi keselamatan Anda dan perlindungan instrumen. Lakukan proses penyolderan di ruangan dengan ventilasi yang baik atau gunakan kipas angin kecil untuk mengalirkan asap solder ke luar ruangan, karena menghirup asap timah secara langsung dapat membahayakan kesehatan. Selalu gunakan alas kerja yang empuk dan tahan panas, seperti kain handuk tebal atau matras karet khusus, untuk melindungi bodi gitar dari goresan fisik atau tetesan timah panas selama proses perbaikan berlangsung.
Langkah Membongkar Jack Gitar Elektrik Lama
Langkah pertama dalam pembongkaran fisik adalah melepaskan plat penutup jack (jack plate) dari bodi gitar. Gunakan obeng dengan ukuran yang benar-benar pas dengan kepala sekrup gitar Anda. Penggunaan obeng yang terlalu besar atau terlalu kecil dapat merusak ulir sekrup (sekrup dol atau stripped), yang akan menyulitkan proses pemasangan kembali nantinya. Putar sekrup secara perlahan dan simpan di wadah kecil agar tidak hilang.
Setelah sekrup terlepas, tarik plat jack keluar dari bodi gitar secara perlahan. Jangan menariknya terlalu keras karena kabel internal gitar biasanya memiliki panjang yang sangat terbatas. Setelah jack menggantung di luar bodi, Anda akan melihat sambungan kabel yang menempel pada pin-pin jack.
Tindakan Pencegahan Kritis: Sebelum Anda menyentuh solder atau memotong kabel apa pun, ambil foto susunan kabel asli menggunakan ponsel Anda dari beberapa sudut yang jelas. Foto ini akan menjadi referensi utama Anda saat memasang jack baru. Kebingungan menentukan kabel mana yang merupakan jalur sinyal (hot) dan kabel mana yang merupakan jalur ground adalah kesalahan paling umum yang dilakukan oleh pemula.
Setelah mendokumentasikan susunan kabel, mulailah proses pelepasan solder (desoldering). Panaskan ujung solder Anda, lalu tempelkan pada titik sambungan timah lama di pin jack. Begitu timah meleleh, gunakan alat penyedot timah untuk mengangkat timah cair tersebut, lalu lepaskan kabel secara perlahan menggunakan tang kecil. Selama proses ini, pastikan ujung solder yang sangat panas tidak menyentuh bodi kayu gitar atau lapisan cat (finishing) luar instrumen Anda, karena suhu tinggi dapat langsung merusak pernis atau menyebabkan perubahan warna permanen pada kayu.
Proses Menyolder dan Memasang Jack Output Baru
Sebelum mulai menyolder kabel ke komponen baru, Anda perlu memahami anatomi fisik dari jack output tersebut. Pada jack mono standar, terdapat dua pin utama yang harus Anda identifikasi:
- Pin Sleeve (Ground): Pin ini terhubung langsung dengan bagian sasis luar atau tabung tengah jack. Kabel ground (biasanya berwarna hitam, hijau, atau berupa serabut pelindung luar tanpa isolator) harus disolder ke pin ini.
- Pin Tip (Sinyal/Hot): Pin ini terhubung dengan lengan logam panjang yang menjepit ujung kepala colokan kabel instrumen. Kabel sinyal utama (biasanya berwarna merah, putih, atau kabel bagian dalam yang terlindung) harus disambungkan ke pin ini.
Jika Anda menangani gitar dengan pickup aktif yang menggunakan jack stereo, Anda juga akan menemukan pin ketiga yang disebut Pin Ring. Kabel negatif dari soket baterai 9V biasanya disambungkan ke pin Ring ini, sementara kabel ground utama tetap berada di pin Sleeve.
Sebelum menyatukan kabel dengan pin jack baru, lakukan proses yang disebut tinning (pelapisan timah awal). Kupas sedikit ujung kabel internal gitar hingga memperlihatkan serabut tembaga bersih sepanjang sekitar 5 mm, lalu pelintir serabut tersebut agar rapi. Panaskan ujung kabel dengan solder dan beri sedikit timah hingga meresap ke dalam serabut kabel. Lakukan hal yang sama pada lubang pin jack baru. Proses tinning ini sangat krusial karena membantu timah mengalir dengan lebih cepat dan merata saat proses penyolderan akhir, sekaligus mencegah terjadinya cold solder joint—kondisi di mana solderan terlihat menempel tetapi sebenarnya longgar di dalam, yang dapat memicu gangguan sinyal di kemudian hari.
Setelah kedua bagian dilapisi timah, masukkan ujung kabel sinyal ke lubang pin Tip, lalu tempelkan ujung solder hingga timah meleleh dan menyatu sempurna. Angkat solder dan tahan posisi kabel selama beberapa detik hingga timah mendingin dan mengeras menjadi warna perak mengkilap. Ulangi langkah yang sama untuk kabel ground pada pin Sleeve. Sambungan solder yang baik harus terlihat bersih, mengkilap, dan berbentuk seperti kerucut kecil yang kokoh, bukan gumpalan bulat berwarna kusam.
Peringatan Pemasangan Fisik (Sangat Penting): Saat memasang kembali jack ke plat penutup dan memasukkannya ke dalam bodi gitar, pastikan Anda memasang lock washer (ring pengunci bergigi bintang) di bagian dalam, tepat sebelum plat jack dipasang. Ring pengunci ini berfungsi untuk mencengkeram bodi jack agar tidak ikut berputar saat Anda mengencangkan mur penahan di bagian luar bodi gitar menggunakan kunci pas. Jika Anda mengencangkan mur luar tanpa adanya ring pengunci di bagian dalam, seluruh unit jack baru Anda akan ikut berputar di dalam rongga gitar, yang seketika dapat memelintir dan memutuskan kabel-kabel internal yang baru saja Anda solder dengan rapi.
Pengujian Suara dan Tips Merawat Jack Gitar
Setelah semua komponen terpasang kembali dengan kencang pada bodi gitar, saatnya melakukan pengujian fungsional sebelum Anda merapikan seluruh peralatan kerja. Colokkan kabel instrumen ke gitar Anda dan hubungkan ke amplifier. Nyalakan amplifier dengan volume rendah untuk menghindari lonjakan suara yang mengejutkan.
Ketuk bagian pickup gitar secara perlahan menggunakan benda non-logam seperti pick gitar plastik atau ujung pulpen sambil mendengarkan suara ketukan yang keluar dari speaker amplifier. Jika suara ketukan terdengar jelas tanpa adanya dengung (humming) yang berlebihan, berarti sambungan kabel Anda sudah benar. Selanjutnya, pegang ujung kabel yang menancap di gitar dan putar atau goyangkan secara perlahan. Jika tidak ada suara gemerisik atau sinyal yang terputus, maka proses penggantian jack Anda telah berhasil sepenuhnya.
Untuk menjaga agar jack output baru Anda tetap awet dan tidak cepat rusak di kemudian hari, terapkan beberapa kebiasaan perawatan sederhana berikut:
- Cabut Kabel dengan Benar: Selalu pegang bagian kepala colokan (plug housing) yang keras saat ingin mencabut kabel dari gitar. Jangan pernah menarik kabelnya secara langsung, karena tindakan ini memberikan tekanan mekanis yang besar pada kontak logam di dalam jack dan dapat merusak struktur kabel itu sendiri.
- Kurangi Tekanan Mekanis saat Bermain: Selipkan kabel instrumen Anda di antara strap (tali gitar) dan bodi gitar sebelum mencolokkannya ke jack. Metode sederhana ini berfungsi sebagai penahan ketegangan (strain relief) sehingga jika kabel tidak sengaja terinjak saat Anda bergerak, tekanan fisik tidak akan langsung menarik jack gitar Anda.
- Cabut Kabel Setelah Selesai Bermain: Selain mengurangi tekanan fisik yang terus-menerus pada lengan kontak jack, mencabut kabel pada gitar dengan pickup aktif sangat penting untuk memutus sirkuit baterai 9V agar daya baterai tidak terkuras habis saat gitar tidak digunakan.
Batasan Keamanan: Kapan Harus Berhenti dan Mencari Bantuan Profesional?
Meskipun mengganti jack gitar elektrik adalah proyek DIY yang sangat ramah pemula, Anda harus tetap realistis mengenai batasan kemampuan dan peralatan Anda. Ada beberapa kondisi kritis di mana Anda sebaiknya menghentikan pengerjaan mandiri dan membawa instrumen Anda ke teknisi gitar profesional atau luthier berpengalaman:
- Kondisi Kabel Internal Sangat Rapuh: Jika saat membongkar Anda menemukan bahwa kabel internal gitar sudah sangat lapuk, terkelupas di banyak tempat, atau ruang elektronik di dalam gitar dipenuhi oleh karat dan kotoran yang parah, penggantian kabel secara menyeluruh (rewiring) mungkin diperlukan.
- Kesulitan Mengontrol Panas Solder: Jika Anda merasa kesulitan menjaga kestabilan tangan atau solder Anda terlalu panas hingga mulai membakar kayu bodi gitar atau merusak komponen potensio di dekatnya, segera hentikan proses sebelum terjadi kerusakan fisik yang lebih mahal untuk diperbaiki.
- Gitar Bernilai Tinggi atau Vintage: Untuk gitar antik, instrumen bernilai sejarah tinggi, atau gitar baru yang masih berada dalam masa garansi resmi pabrikan, pengerjaan modifikasi atau perbaikan mandiri sangat tidak disarankan. Tindakan penyolderan mandiri dapat membatalkan garansi resmi atau menurunkan nilai koleksi instrumen tersebut secara signifikan jika tidak dilakukan dengan standar pabrik yang ketat.
Jika Anda menghadapi situasi di atas atau jika panduan umum ini bertentangan dengan petunjuk perawatan khusus dari produsen gitar Anda, selalu prioritaskan instruksi resmi pabrikan atau serahkan pekerjaan tersebut kepada ahlinya demi menjaga keamanan dan performa optimal instrumen kesayangan Anda.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah saya bisa menggunakan jack stereo (TRS) untuk gitar elektrik biasa?
Ya, Anda bisa menggunakan jack stereo (TRS) pada gitar elektrik biasa yang menggunakan sistem pickup pasif. Pada gitar pasif standar yang hanya membutuhkan jalur mono, Anda cukup menyolder kabel ground ke pin Sleeve, sedangkan kabel sinyal disolder ke pin Tip, dengan membiarkan pin Ring kosong tidak terhubung.
Namun, jika Anda ingin memastikan kekuatan fisik sambungan yang lebih maksimal, Anda juga dapat menjumper (menghubungkan) pin Ring ke pin Sleeve menggunakan seutas kabel kecil agar keduanya berfungsi sebagai ground bersama. Perlu diingat bahwa untuk gitar dengan sistem pickup aktif, penggunaan jack stereo adalah hal yang wajib karena pin Ring tersebut berfungsi sebagai sakelar pemutus daya baterai negatif saat kabel instrumen dicabut.
Berapa lama waktu yang dibutuhkan untuk mengganti jack gitar bagi pemula?
Bagi seorang pemula yang baru pertama kali melakukan penyolderan, seluruh proses penggantian jack gitar umumnya membutuhkan waktu sekitar 30 hingga 60 menit. Estimasi waktu ini sudah mencakup persiapan area kerja, diagnosis masalah, pembongkaran komponen lama secara hati-hati, proses penyolderan baru, hingga tahap pengujian suara akhir.
Sangat disarankan untuk tidak terburu-buru selama proses pengerjaan, terutama saat menunggu solder mencapai suhu optimal atau saat menunggu timah cair mendingin setelah disolder. Terburu-buru memindahkan kabel sebelum timah benar-benar mengeras adalah penyebab utama kegagalan solderan (cold joint) yang rapuh dan mudah lepas kembali.
