Layar LCD pada keyboard arranger seperti Yamaha PSR S650 merupakan komponen vital yang berfungsi sebagai jembatan komunikasi antara musisi dan sistem instrumen. Melalui layar ini, Anda dapat memilih voice, mengatur style pengiring, mengedit parameter efek, hingga memantau status rekaman. Ketika layar ini mengalami gangguan, fungsionalitas keyboard akan menurun drastis, bahkan bisa membuat instrumen tersebut hampir tidak dapat digunakan meskipun sistem suaranya masih berfungsi dengan normal.
Namun, sebelum Anda terburu-buru memutuskan untuk membeli suku cadang baru, penting untuk memahami bahwa tidak semua masalah tampilan disebabkan oleh kerusakan fisik pada panel LCD itu sendiri. Langkah diagnosis yang sistematis sangat diperlukan untuk mengidentifikasi akar permasalahan yang sebenarnya. Dengan melakukan pengecekan mandiri yang aman, Anda dapat menghindari pengeluaran yang tidak perlu untuk penggantian komponen yang sebenarnya masih berfungsi dengan baik.
Mengenali Gejala Kerusakan LCD pada Yamaha PSR S650
Masalah pada layar LCD Yamaha PSR S650 dapat bermanifestasi dalam berbagai bentuk visual. Mengenali gejala-gejala ini secara spesifik adalah langkah awal yang sangat penting sebelum menentukan tindakan perbaikan yang akan diambil. Gejala yang muncul biasanya dapat dikelompokkan ke dalam beberapa kategori utama yang masing-masing mengindikasikan jenis masalah yang berbeda pada sistem tampilan.

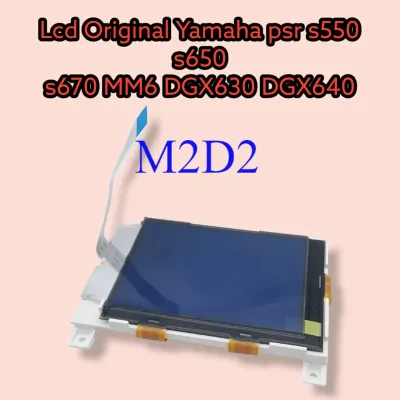

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Gejala pertama yang paling sering dikeluhkan adalah layar mati total (blank atau black screen). Pada kondisi ini, keyboard mungkin masih mengeluarkan suara saat tuts ditekan dan lampu indikator tombol lainnya menyala, tetapi layar LCD tetap gelap gulita atau hanya memancarkan cahaya latar (backlight) tanpa menampilkan karakter atau menu sama sekali.
Gejala kedua adalah hilangnya sebagian karakter atau munculnya garis-garis pada layar (missing characters/lines). Anda mungkin melihat garis vertikal atau horizontal permanen yang memotong tampilan menu, atau ada bagian layar tertentu yang tampak kosong dan tidak menampilkan informasi. Masalah ini sangat mengganggu keterbacaan menu saat Anda sedang tampil atau berlatih.
Gejala ketiga adalah layar yang berkedip-kedip (flickering) atau menampilkan karakter acak yang tidak beraturan (glitch). Tampilan menu tiba-tiba berubah menjadi simbol-simbol aneh atau bergetar dengan cepat. Selain itu, masalah kontras juga sering terjadi, di mana layar tampak terlalu gelap atau terlalu terang hingga informasi di dalamnya tidak terlihat jelas dari sudut pandang mana pun.
Sangat penting untuk dipahami oleh para pemula dan musisi bahwa tidak semua anomali visual ini berarti panel kaca LCD Anda telah hancur atau rusak permanen. Beberapa gejala tersebut sering kali hanya disebabkan oleh masalah koneksi kabel, gangguan distribusi daya, atau pengaruh suhu lingkungan sekitar yang memengaruhi komponen pendukung layar.
Langkah Pengecekan Awal: Singkirkan Masalah Daya dan Pengaturan
Sebelum menyimpulkan bahwa Anda harus membeli LCD baru, lakukan beberapa langkah pengecekan awal yang bersifat aman dan dapat dibalikkan (reversible). Langkah-langkah ini bertujuan untuk memastikan bahwa masalah tampilan bukan disebabkan oleh faktor eksternal atau kesalahan konfigurasi sistem yang sederhana.
Langkah pertama yang harus dilakukan adalah memverifikasi catu daya atau adaptor yang digunakan. Keyboard Yamaha PSR S650 membutuhkan pasokan arus dan tegangan listrik yang sangat stabil agar seluruh komponen digitalnya, termasuk layar LCD, dapat bekerja dengan optimal. Penggunaan adaptor non-original atau adaptor yang sudah mulai melemah sering kali menyebabkan layar berkedip, meredup, atau bahkan mati total karena tidak mendapatkan suplai daya yang konsisten.
Langkah kedua adalah melakukan siklus daya (power cycling) pada instrumen Anda. Matikan keyboard sepenuhnya, cabut kabel adaptor dari stopkontak dinding, dan tunggu selama kurang lebih lima hingga sepuluh menit. Proses ini membantu mengosongkan sisa arus listrik di dalam kapasitor internal dan mengatur ulang (reset) memori sementara sistem yang mungkin mengalami kegagalan fungsi (freeze) saat memuat tampilan layar.
Langkah ketiga adalah memeriksa pengaturan kontras layar jika Anda masih bisa mengakses menu utilitas secara samar-samar. Kadang-kadang, pengaturan kontras tidak sengaja terubah ke tingkat ekstrem akibat kesalahan penekanan tombol atau error pada sistem penyimpanan data internal, yang membuat layar tampak seolah-olah mati padahal hanya terlalu gelap atau terlalu terang.
Terakhir, perhatikan kondisi lingkungan tempat keyboard diletakkan. Suhu ruangan yang sangat dingin akibat paparan AC langsung atau panas ekstrem karena paparan sinar matahari dapat memengaruhi molekul cairan kristal di dalam panel LCD secara sementara. Biarkan keyboard berada di ruangan dengan suhu normal terlebih dahulu sebelum Anda menyalakannya kembali untuk melihat apakah tampilan layar kembali normal.
Tabel Diagnosis: Gejala, Penyebab, dan Solusi Layar
Untuk memudahkan Anda memetakan masalah visual yang terjadi pada Yamaha PSR S650, berikut adalah matriks diagnosis praktis yang menjabarkan hubungan antara gejala, kemungkinan penyebab, langkah pengecekan aman, dan keputusan tindakan yang sebaiknya diambil.
| Gejala yang Terlihat | Kemungkinan Penyebab | Langkah Pengecekan Aman | Keputusan (Perbaiki/Ganti) |
|---|---|---|---|
| Layar mati total, namun suara tuts dan lampu tombol berfungsi normal | Adaptor daya tidak stabil, sekering internal bermasalah, atau kabel fleksibel terlepas dari soketnya | Coba gunakan adaptor original lain yang kompatibel; pastikan koneksi kabel ke stopkontak kencang | Bawa ke teknisi untuk memeriksa jalur distribusi daya internal dan koneksi kabel fleksibel |
| Layar sangat redup, tetapi karakter menu masih terlihat samar saat disorot cahaya | Lampu latar (backlight) LCD mati atau sirkuit inverter backlight mengalami kerusakan | Sorot layar menggunakan senter dari sudut miring untuk memastikan karakter sistem masih berjalan | Perlu penggantian komponen backlight secara khusus atau penggantian panel LCD utuh |
| Muncul garis vertikal/horizontal permanen atau sebagian karakter hilang | Panel LCD mengalami retak mikro internal atau pin emas pada kabel fleksibel teroksidasi | Tekan bingkai (bezel) plastik di sekitar layar secara perlahan (jangan menekan kaca LCD langsung) | Teknisi perlu membersihkan pin konektor; jika garis tetap ada, panel LCD harus diganti |
| Layar berkedip-kedip atau menampilkan karakter acak saat keyboard dimainkan | Kabel fleksibel (ribbon cable) longgar di dalam casing atau ada masalah pada mainboard utama | Amati apakah kedipan layar terjadi secara konsisten mengikuti getaran saat Anda menekan tuts | Bawa ke pusat servis untuk mengencangkan konektor atau memeriksa integritas sirkuit mainboard |
Tanda Pasti LCD Rusak dan Harus Diganti
Jika langkah pengecekan awal telah dilakukan namun masalah tetap bertahan, Anda perlu mengenali tanda-tanda fisik dan teknis yang menunjukkan bahwa panel LCD Yamaha PSR S650 Anda memang telah mengalami kerusakan permanen dan tidak dapat diperbaiki lagi tanpa penggantian suku cadang.
Salah satu indikator mutlak dari kerusakan fisik adalah terjadinya kebocoran cairan kristal atau yang sering disebut dengan istilah “ink bleed”. Gejala ini ditandai dengan munculnya noda hitam menyerupai tumpahan tinta yang menyebar di area layar. Noda ini biasanya tidak akan hilang bahkan ketika keyboard dimatikan dan dicabut dari arus listrik. Jika Anda melihat noda hitam ini atau adanya retakan fisik pada permukaan kaca LCD, maka satu-satunya solusi adalah mengganti panel LCD secara keseluruhan.
Penting juga untuk membedakan antara kerusakan pada panel LCD itu sendiri dengan masalah pada kabel penghubung (ribbon cable). Jika tampilan layar sering berubah-ubah atau kembali normal saat Anda menekan area tertentu di sekitar bodi keyboard, kemungkinan besar masalahnya terletak pada konektor kabel fleksibel yang longgar atau kotor. Namun, jika garis-garis vertikal atau horizontal pada layar bersifat statis, tidak berubah posisinya, dan tidak merespons tekanan ringan pada bodi, maka kerusakan tersebut berada pada IC driver yang tertanam langsung di dalam panel kaca LCD.
Faktor lain yang sering memicu masalah tampilan di Indonesia adalah oksidasi pada pin konektor akibat kelembapan udara yang tinggi. Oksidasi ini dapat menghalangi transmisi sinyal data dari mainboard ke LCD. Meskipun masalah oksidasi terkadang dapat diatasi dengan membersihkan pin emas menggunakan cairan pembersih kontak khusus (contact cleaner) oleh profesional, kerusakan yang sudah terlalu parah pada jalur tembaga kabel fleksibel akan tetap membutuhkan penggantian suku cadang baru.
Saat Anda memutuskan untuk membeli suku cadang pengganti, pastikan untuk memverifikasi kompatibilitas produk secara detail. Layar untuk Yamaha PSR S650 memiliki spesifikasi pin, tegangan, dan dimensi yang spesifik. Menggunakan panel LCD tiruan atau panel dari model keyboard lain tanpa spesifikasi yang cocok dapat menyebabkan korsleting pada sirkuit mainboard keyboard Anda.
Batasan Perbaikan Mandiri: Kapan Harus ke Teknisi Profesional?
Meskipun ada banyak panduan video di internet yang menunjukkan cara membongkar keyboard, Anda harus memahami batasan kemampuan dan risiko yang menyertainya. Melakukan perbaikan mandiri tanpa pengetahuan teknis yang memadai dapat memperparah kerusakan instrumen kesayangan Anda.
Proses pembongkaran casing Yamaha PSR S650 melibatkan pelepasan puluhan sekrup dengan ukuran yang berbeda-beda serta penanganan kabel penghubung antar-board yang sangat rapuh. Jika Anda tidak berhati-hati saat membuka bodi keyboard, Anda berisiko merobek kabel fleksibel keyboard atau merusak dudukan sekrup plastik pada casing. Selain itu, sirkuit di dalam keyboard sangat sensitif terhadap pelepasan muatan listrik statis (Electrostatic Discharge) dari tubuh manusia, yang dapat merusak chip memori atau prosesor suara utama jika disentuh tanpa alat pelindung anti-statis.
Anda harus segera menghentikan tindakan mandiri dan membawa keyboard ke teknisi profesional jika tidak memiliki peralatan presisi seperti obeng magnetik berkualitas, gelang anti-statis, atau cairan pembersih elektronik yang aman. Terlebih lagi, jika keyboard Anda masih berada dalam masa garansi resmi, membuka casing secara mandiri akan langsung membatalkan hak garansi tersebut.
Sangat disarankan untuk menghubungi Pusat Servis Resmi Yamaha atau teknisi spesialis keyboard elektronik tepercaya. Mereka memiliki peralatan diagnosis yang lengkap untuk memastikan apakah kerusakan murni terjadi pada LCD atau ada komponen sirkuit daya lain yang bermasalah, serta dapat menjamin pemasangan suku cadang asli yang kompatibel secara aman.
Tips Merawat Layar Keyboard di Iklim Tropis
Iklim tropis di Indonesia yang cenderung hangat dan memiliki kelembapan tinggi mengharuskan Anda memberikan perhatian ekstra dalam merawat peralatan elektronik, terutama komponen layar LCD pada keyboard.
Kelembapan udara yang tinggi adalah musuh utama bagi konektor logam dan kabel fleksibel di dalam keyboard karena dapat mempercepat proses korosi dan oksidasi. Untuk mencegah hal ini, hindari menyimpan keyboard di ruangan yang lembap atau menempel langsung ke dinding semen. Gunakan tas keyboard (gig bag) yang berkualitas dan letakkan beberapa bungkus silica gel di dalamnya untuk membantu menyerap kelembapan berlebih saat keyboard sedang disimpan.
Lindungi juga keyboard Anda dari paparan sinar matahari langsung dan suhu panas yang ekstrem. Jangan meletakkan keyboard di dekat jendela yang tidak berpenghalang atau meninggalkannya di dalam bagasi mobil yang diparkir di tempat terbuka dalam waktu lama. Panas yang berlebihan dapat merusak lapisan polarisasi (polarizer film) pada layar LCD, yang akan membuat tampilan layar berubah warna menjadi kecokelatan atau kehilangan kontrasnya secara permanen.
Saat membersihkan layar LCD, gunakan kain microfiber yang bersih dan kering. Jika terdapat noda membandel, Anda dapat sedikit membasahi kain tersebut dengan cairan pembersih layar khusus, tetapi jangan pernah menyemprotkan cairan pembersih secara langsung ke permukaan layar. Cairan yang disemprotkan langsung dapat merembes melalui celah kecil di antara layar dan bingkai bodi, yang berpotensi memicu korsleting pada papan driver LCD di bagian bawah casing.
Terakhir, selalu gunakan penutup debu (dust cover) saat keyboard sedang tidak digunakan. Debu-debu halus yang menumpuk di sela-sela bingkai layar tidak hanya merusak estetika, tetapi juga dapat mengikat kelembapan dari udara sekitar dan memicu terjadinya korosi pada komponen elektronik di dalam instrumen Anda.
