Memasang sensor piezo pada drum adalah salah satu metode paling efektif untuk menjembatani instrumen fisik dengan dunia digital. Baik Anda ingin mengubah drum akustik menjadi drum hibrida untuk kebutuhan rekaman, atau perlu memperbaiki pad drum elektronik yang tidak lagi responsif, memahami cara kerja dan pemasangan sensor ini sangatlah penting. Sensor piezo bekerja dengan mendeteksi getaran mekanis dari pukulan stik drum dan mengubahnya menjadi sinyal listrik bertegangan rendah yang kemudian diterjemahkan oleh modul drum menjadi suara digital. Proses ini membutuhkan ketelitian, terutama dalam hal penyolderan dan peredaman getaran agar sinyal yang dihasilkan tetap bersih dan akurat.
Dengan melakukan pemasangan sendiri, Anda dapat menghemat biaya perawatan sekaligus menyesuaikan sensitivitas pemicu sesuai dengan gaya permainan Anda. Langkah-langkahnya cukup sederhana dan dapat dilakukan dengan peralatan elektronik dasar yang mudah ditemukan di pasaran. Panduan ini akan membahas persiapan alat, teknik pemasangan pada drum akustik, prosedur penggantian pada pad elektronik, hingga langkah kalibrasi pada modul drum agar sistem pemicu Anda bekerja dengan optimal.
Persiapan Alat dan Bahan untuk Pemasangan Sensor
Sebelum memulai proses pemasangan atau perbaikan, Anda perlu mengumpulkan semua komponen elektronik dan peralatan kerja yang dibutuhkan. Komponen utama yang wajib disiapkan adalah sensor piezo, yang biasanya berbentuk piringan logam tipis dengan lapisan keramik di bagian tengahnya. Untuk kebutuhan drum, sensor berdiameter 27 mm atau 35 mm adalah pilihan yang paling umum karena memiliki sensitivitas yang seimbang. Selain itu, siapkan kabel audio berpelindung satu inti atau dua inti untuk menyalurkan sinyal, serta konektor jack TS berukuran 1/4 inci sebagai penghubung ke kabel modul drum.

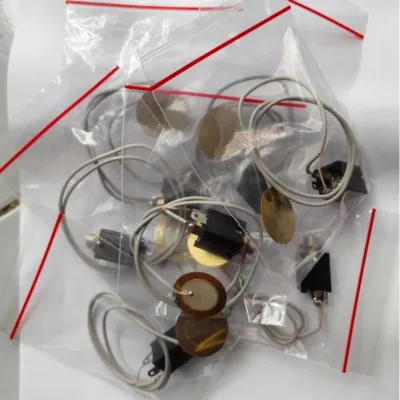

Produk yang disebutkan dalam panduan ini
Harga dapat berubah. Lihat halaman produk untuk harga terbaru.
Peralatan kerja dasar yang Anda butuhkan meliputi solder listrik dengan daya rendah, sekitar 30 hingga 40 watt, agar panas yang dihasilkan tidak merusak elemen keramik piezo yang sangat sensitif. Siapkan juga timah solder berkualitas baik, tang potong kabel, obeng untuk membuka casing pad, serta selongsong bakar untuk melindungi sambungan kabel dari risiko korsleting akibat getaran konstan saat drum dimainkan.
Selain komponen elektronik, bahan peredam getaran juga memegang peran yang sangat krusial dalam menentukan kualitas pemicuan. Anda membutuhkan busa spons dengan kepadatan tinggi atau busa kerucut khusus pemicu drum yang berfungsi menyalurkan getaran dari membran ke sensor secara terukur. Siapkan juga selotip bolak-balik berbahan busa tebal untuk merekatkan sensor ke pelat dudukan sekaligus memberikan isolasi getaran tambahan dari bagian shell drum.
Cara Memasang Piezo Drum Sensor di Drum Akustik
Langkah pertama dalam memasang sensor pada drum akustik adalah menentukan titik penempatan yang paling optimal. Untuk pemicu satu zona yang hanya mendeteksi satu jenis suara, menempatkan sensor di bagian tengah bawah membran drum akan memberikan respons dinamis terbaik. Namun, jika Anda ingin membuat pemicu dua zona yang dapat membedakan pukulan pada membran dan pinggiran drum, Anda memerlukan dua sensor piezo terpisah—satu ditempatkan di bawah membran tengah dan satu lagi ditempelkan langsung pada dinding bagian dalam shell drum dekat dengan rim.
Setelah menentukan posisi, Anda harus menerapkan teknik peredaman yang tepat untuk mencegah pemicuan ganda, yaitu kondisi di mana satu pukulan menghasilkan beberapa sinyal suara akibat getaran membran yang berlebihan. Gunakan metode pelapisan busa dengan menempelkan sensor piezo di antara dua lapisan busa spons. Lapisan busa bagian bawah berfungsi mengisolasi sensor dari getaran shell drum yang tidak diinginkan, sedangkan lapisan busa bagian atas yang bersentuhan langsung dengan membran drum akan menyalurkan getaran pukulan secara presisi dan meredam getaran susulan dengan cepat.
Proses penyolderan kabel ke sensor piezo harus dilakukan dengan sangat hati-hati karena lapisan keramik putih pada piezo sangat rentan mengelupas jika terkena panas berlebih. Solder kabel positif yang biasanya berwarna merah ke bagian tengah keramik putih, dan kabel negatif atau ground ke lingkaran kuningan bagian luar. Lakukan penyolderan dengan cepat, tidak lebih dari dua detik untuk setiap titik sambungan. Setelah selesai, bungkus sambungan tersebut menggunakan selongsong bakar untuk memperkuat struktur kabel.
Langkah terakhir adalah merutekan kabel keluar dari shell drum tanpa harus mengebor lubang baru yang dapat merusak nilai estetika dan akustik drum Anda. Anda dapat memanfaatkan lubang udara yang sudah ada pada shell drum untuk melewatkan kabel jack TS. Pastikan kabel ditarik dengan rapi dan tidak terjepit oleh ring pengencang membran drum agar tidak terjadi kerusakan fisik pada kabel saat drum digunakan dalam jangka panjang.
Cara Mengganti Piezo Drum Sensor pada Pad Elektronik
Prosedur penggantian sensor pada pad drum elektronik bawaan pabrik dimulai dengan membongkar casing pad secara aman. Letakkan pad drum di atas permukaan yang rata dan bersih, lalu lepaskan baut pengencang di bagian bawah menggunakan obeng yang sesuai. Angkat membran mesh atau bantalan karet pelindung secara perlahan untuk melihat kompartemen bagian dalam. Jika Anda melihat struktur kabel pita yang rumit atau sensor yang terintegrasi dengan papan sirkuit khusus yang tidak Anda kenali, sebaiknya hentikan proses pembongkaran dan hubungi pusat servis resmi.
Jika struktur internal pad menggunakan kabel standar, Anda dapat melanjutkan dengan melepas sensor piezo yang lama. Sensor ini biasanya ditempelkan pada pelat logam atau di bawah kerucut busa menggunakan perekat yang sangat kuat. Gunakan alat bantu berbahan plastik atau teteskan sedikit cairan alkohol isopropil untuk melunakkan sisa lem lama, lalu angkat sensor secara perlahan tanpa membengkokkan pelat dudukan logam. Pastikan Anda mencatat atau memotret posisi kabel positif dan negatif sebelum melepas solderan lama agar tidak terjadi kesalahan polaritas saat memasang sensor baru.
Sebelum menempelkan sensor piezo yang baru, bersihkan permukaan pelat dudukan dari sisa perekat atau kotoran yang menempel. Tempelkan sensor baru menggunakan selotip bolak-balik berbahan busa tipis, lalu pastikan posisinya benar-benar rata tanpa ada gelembung udara di bawahnya karena celah udara sekecil apa pun dapat mengurangi sensitivitas deteksi secara drastis. Solder kembali kabel ke terminal yang sesuai pada papan sirkuit internal atau langsung ke jack output pad drum.
Setelah semua sambungan tersolder dengan kuat, rakit kembali seluruh komponen pad drum elektronik Anda. Pastikan tidak ada kabel internal yang terjepit di antara kompartemen plastik saat Anda menyatukan kembali casing pad. Kencangkan semua baut dengan kekuatan yang merata agar struktur pad tetap kokoh dan tidak menimbulkan getaran liar yang dapat mengganggu kinerja sensor saat dipukul.
Pengaturan Modul Drum dan Pengujian Sinyal
Setelah sensor terpasang dengan baik, langkah berikutnya adalah menghubungkan drum ke modul elektronik untuk melakukan kalibrasi sinyal. Pengaturan pertama yang perlu disesuaikan adalah parameter sensitivitas pada modul drum Anda. Parameter ini menentukan seberapa besar sinyal listrik yang diperlukan untuk menghasilkan volume suara maksimal. Mulailah dengan mengatur sensitivitas pada nilai rendah, lalu pukul drum dengan kekuatan maksimal Anda secara konsisten sambil menaikkan nilai sensitivitas secara bertahap hingga modul menunjukkan indikasi volume penuh tepat pada pukulan terkuat Anda.
Selanjutnya, atur parameter ambang batas untuk menyaring getaran halus yang tidak diinginkan dari lingkungan sekitar. Jika nilai ambang batas terlalu rendah, getaran lantai akibat langkah kaki atau suara dari instrumen musik lain di dekat drum dapat memicu suara drum secara tidak sengaja. Sebaliknya, jika nilai ini terlalu tinggi, pukulan lembut seperti teknik ghost notes tidak akan terdeteksi oleh modul. Sesuaikan nilai ambang batas ini hingga drum hanya berbunyi saat Anda benar-benar memukulnya dengan sengaja.
Untuk mengatasi masalah pemicuan ganda yang disebabkan oleh getaran sisa pada membran drum, Anda perlu menyesuaikan parameter waktu pindai dan pembatalan pemicu ulang pada modul drum. Waktu pindai menentukan berapa lama modul menganalisis sinyal getaran untuk menentukan kekerasan pukulan, sedangkan pembatalan pemicu ulang berfungsi memblokir sinyal susulan yang muncul dalam hitungan milidetik setelah pukulan pertama yang sah terdeteksi. Pengaturan yang tepat pada kedua parameter ini akan menghasilkan respons pukulan yang sangat natural.
Terakhir, aktifkan dan kalibrasi fitur pencegahan kebocoran sinyal jika Anda menggunakan beberapa pad drum dalam satu rak yang sama. Getaran dari satu pad sering kali merambat melalui tiang besi rak dan memicu pad lain di dekatnya secara tidak sengaja. Dengan menyesuaikan nilai pencegahan kebocoran sinyal pada modul, Anda dapat meredam getaran silang tersebut tanpa mengorbankan respons sensitivitas saat kedua pad drum dipukul secara bersamaan.
Troubleshooting Masalah Umum pada Sensor Piezo
Masalah yang paling sering terjadi setelah pemasangan sensor baru adalah tidak adanya suara yang dihasilkan sama sekali saat drum dipukul. Jika Anda mengalami hal ini, langkah pertama adalah memeriksa kontinuitas fisik pada seluruh jalur kabel. Gunakan alat ukur multimeter pada mode hambatan atau kontinuitas untuk memastikan tidak ada kabel yang putus dari sambungan solder pada piezo hingga ke ujung jack audio. Pastikan juga kabel jack tercolok dengan sempurna ke port input yang benar pada modul drum, dan verifikasi bahwa saluran input tersebut tidak dalam kondisi mati atau memiliki volume nol pada pengaturan modul.
Jika drum menghasilkan suara ganda yang tidak diinginkan atau getaran suara yang terlalu panjang, masalah ini hampir selalu disebabkan oleh sistem peredaman mekanis yang kurang memadai. Periksa kembali kondisi busa peredam Anda; jika busa sudah kempes atau kehilangan elastisitasnya, segera ganti dengan busa baru yang memiliki kepadatan lebih baik. Anda juga bisa mencoba menurunkan nilai sensitivitas atau menaikkan nilai pembatalan pemicu ulang pada modul drum untuk membatasi pembacaan getaran sekunder.
Masalah lain yang sering muncul adalah volume suara atau respons pemicuan yang tidak konsisten meskipun Anda memukul drum dengan kekuatan yang sama. Hal ini biasanya disebabkan oleh kontak fisik yang tidak stabil antara sensor piezo dengan membran drum. Pada drum akustik, pastikan ketegangan membran drum merata di setiap sisi dengan mengencangkan baut drum menggunakan kunci drum secara menyilang. Pada pad elektronik, pastikan kerucut busa tidak bergeser dari posisinya dan tetap menekan bagian tengah membran dengan stabil.
Pertanyaan yang Sering Diajukan (FAQ)
Apakah semua modul drum elektronik kompatibel dengan sensor piezo rakitan?
Sebagian besar modul drum elektronik modern menggunakan input pemicu pasif standar yang sangat kompatibel dengan sensor piezo rakitan mandiri. Namun, beberapa modul kelas atas memiliki fitur khusus seperti pendeteksi posisi pukulan atau zona ganda yang memerlukan konfigurasi sensor atau sakelar khusus seperti sakelar membran. Selalu periksa buku panduan modul drum Anda untuk memastikan jenis pemicu yang didukung sebelum merakit sensor sendiri.
Berapa lama umur pakai sensor piezo pada pad drum elektronik?
Secara elektronik, elemen keramik pada sensor piezo memiliki daya tahan yang sangat tinggi dan jarang mengalami kerusakan fungsi dengan sendirinya. Namun, karena drum terus-menerus menerima benturan fisik yang keras, titik solder pada sensor dan struktur busa peredam di sekitarnya sangat rentan mengalami kelelahan bahan seiring waktu. Tanda-tanda seperti penurunan sensitivitas yang drastis atau hilangnya sinyal secara tiba-tiba biasanya menunjukkan bahwa sambungan kabel telah longgar atau busa peredam perlu diganti.
Apakah sensor piezo bisa digunakan untuk membuat trigger simbal (cymbal)?
Sensor piezo dapat digunakan untuk membuat pemicu simbal dasar, terutama untuk mendeteksi pukulan pada area bodi simbal. Namun, simbal elektronik modern yang memiliki fitur lengkap biasanya memerlukan kombinasi sensor piezo untuk area bodi dan sakelar membran di sepanjang tepian simbal untuk mengaktifkan fungsi choke atau menghentikan suara simbal dengan tangan. Jika Anda hanya menggunakan sensor piezo tunggal, Anda hanya akan mendapatkan fungsi pemicu satu zona tanpa kemampuan choke atau deteksi pukulan pinggir yang realistis.
